型号 SHT-P1106
SHT-RV1106BG2-V1.0
NPU 0.5 TOPS
128MB 内存
Rockchip RV1106B G2
产品概述

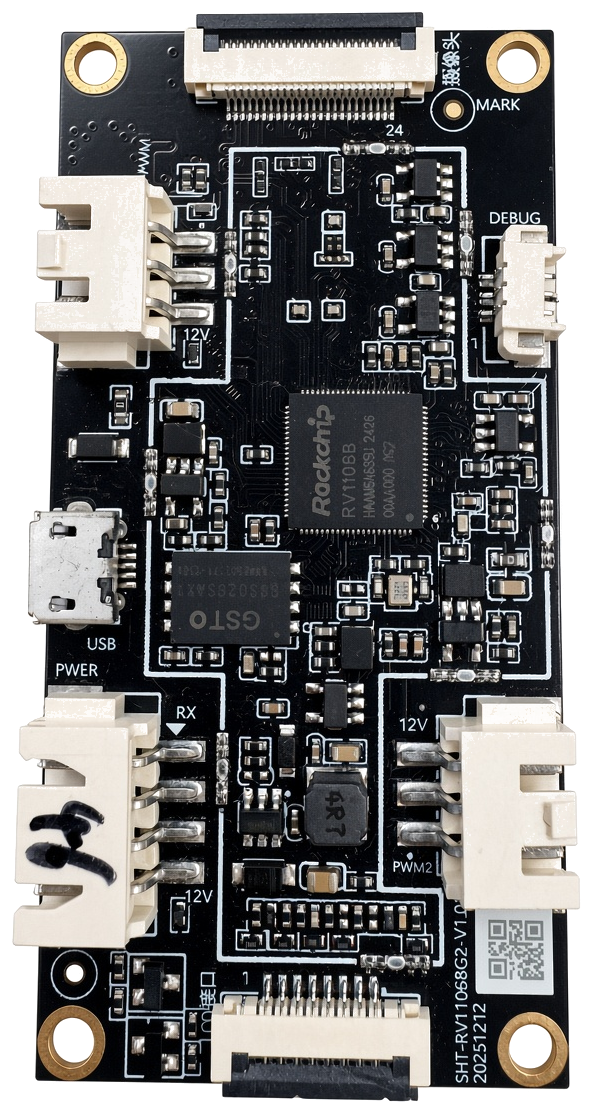

基于 Rockchip RV1106B G2 的 AI 视觉主板（板号 SHT-RV1106BG2-V1.0），面向智能 IPC、可视门铃与嵌入式视觉模组。板载 0.5 TOPS NPU 与 128MB 内存，可支撑人形 / 包裹等端侧检测；摄像头排线接口便于对接定制模组与整机结构。
算力与主控
| 主控 SoC | Rockchip RV1106B G2 |
|---|
| CPU | 单核 ARM Cortex-A7（含 NEON / FPU）+ 独立 MCU |
|---|
| NPU 算力 | 0.5 TOPS（支持 INT4 / INT8 / INT16 混合运算） |
|---|
| AI 框架 | TensorFlow / PyTorch / Caffe / MXNet 等模型可转换部署 |
|---|
| 典型 AI 能力 | 端侧检测 / 分类（人形、包裹、事件触发等轻量视觉） |
|---|
影像与编码
| ISP | 硬件 ISP，支持 HDR、3A、2D/3DNR、锐化、去雾、Gamma 等 |
|---|
| 传感器输入 | 最高约 5MP@30fps（视模组与链路配置） |
|---|
| 视频编码 | H.264 / H.265（HEVC）硬件编码 |
|---|
| 摄像头接口 | FFC / FPC 排线座（丝印「摄像头」） |
|---|
内存与存储
| 内存 | 128MB（片内封装 DDR3L） |
|---|
| 系统存储 | 可按方案配置 SPI NAND / eMMC 等（以量产 BOM 为准） |
|---|
接口与结构
| 板号 / 版本 | SHT-RV1106BG2-V1.0 |
|---|
| 调试接口 | DEBUG（UART 等）、PWM |
|---|
| 供电 / 调试口 | Micro-USB（供电 / 调试） |
|---|
| 扩展连接器 | 多组白色多针插座（电源、IO、外设扩展） |
|---|
| 结构 | 四角安装孔，紧凑矩形，便于整机内嵌 |
|---|
典型应用
- 智能可视门铃 / 家用 IPC
- 端侧 AI 事件检测（人形、包裹等，依赖 0.5 TOPS NPU）
- 与定制摄像头模组、ISP 参数联调后量产导入
说明：同系列 RV1106G3 可达约 1 TOPS NPU；本板按 RV1106B G2（128MB 内存）规格交付。具体存储 / 外设以客户定制 BOM 与试产确认为准。
